汽車注塑模具小行位(小滑位)如何走運水?

更新日期:2023-12-01 09:50:12

63.7K


  汽車注塑模具小行位(小滑位)如何走運水?

  在設計塑膠模具時,很多技術人員會咨詢汽車注塑模具小行位(小滑位)如何走運水?

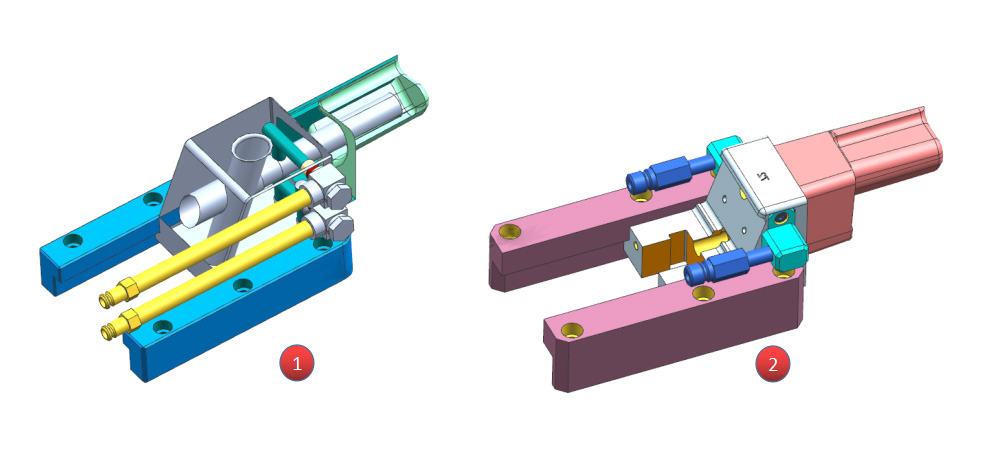

  現在永豐小編給大家講2種比較好的進出水設計方案給大家,請看下圖,設計思路都 一樣的,從行位的側面接進出水,行位壓條不與水嘴干涉就行。

21

  為什么要這樣設計,原因是小行位正面有鏟雞,已經沒有空間。

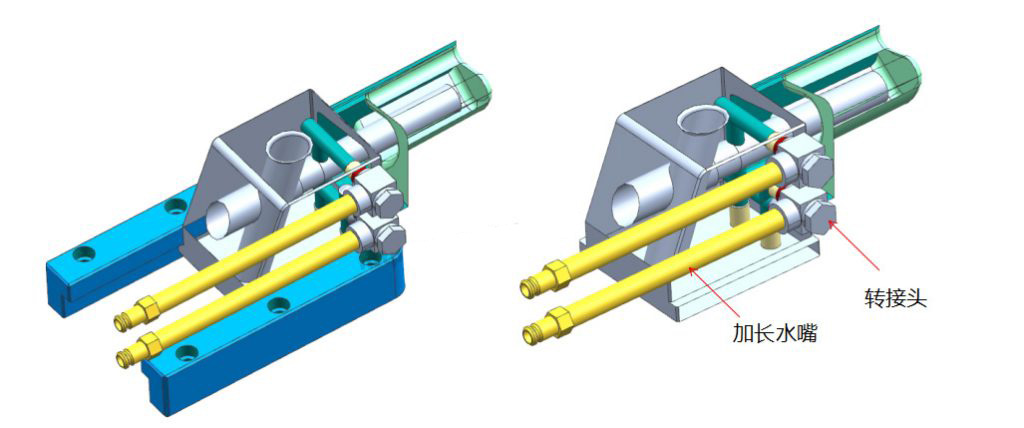

  第一種方案:使用標準轉接頭設計

22

  M E轉接頭,常用型號 N 6-90 N 9-90

  HASCO 轉接頭,常用型號 Z878/9/R1/8 Z878 /9/10/1 Z878/13/R1/4

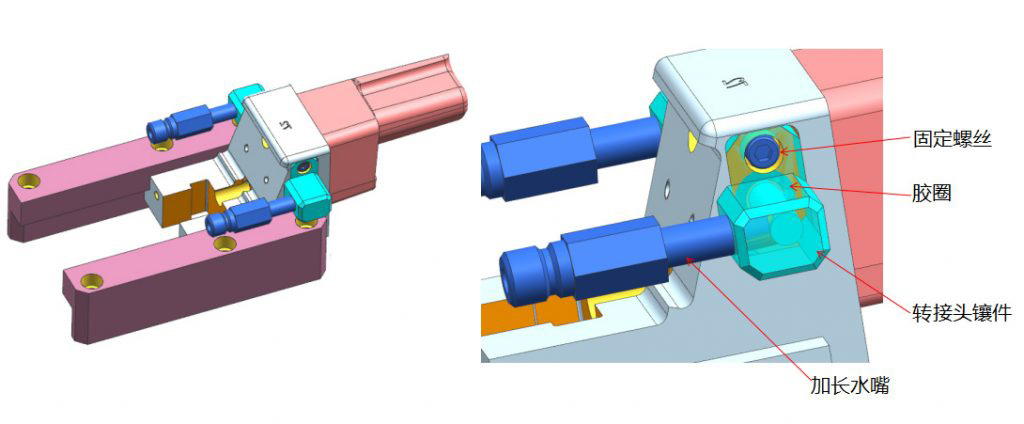

  第二種方案是轉接頭采用鑲鑲件設計,占空間要大點。

23

  小結:

  進出水口位置可以設計在單側,也可以設計在兩側,根據實際情況應用。
