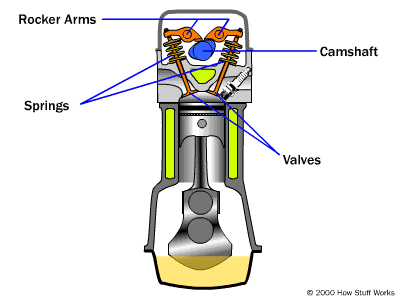

1. 曲柄連桿機構
▼
曲柄連桿機構是發動機的主要運動機構。其功用是將活塞的往復運動轉變?yōu)榍S的旋轉運動,同時將作用于活塞上的力轉變?yōu)榍S對外輸出的轉矩,以驅動汽車車輪轉動。曲柄連桿機構由活塞組、連桿組和曲軸、飛輪組等零部件組成。
曲柄連桿機構的作用是提供燃燒場所,把燃料燃燒后氣體作用在活塞頂上的膨脹壓力轉變?yōu)榍S旋轉的轉矩,不斷輸出動力。曲柄連桿機構是發動機實現工作循環,完成能量轉換的主要運動零件。在作功沖程,它將燃料燃燒產生的熱能活塞往復運動、曲軸旋轉運動而轉變?yōu)闄C械能,對外輸出動力;在其他沖程,則依靠曲柄和飛輪的轉動慣性、通過連桿帶動活塞上下運動,為下一次作功創造條件。

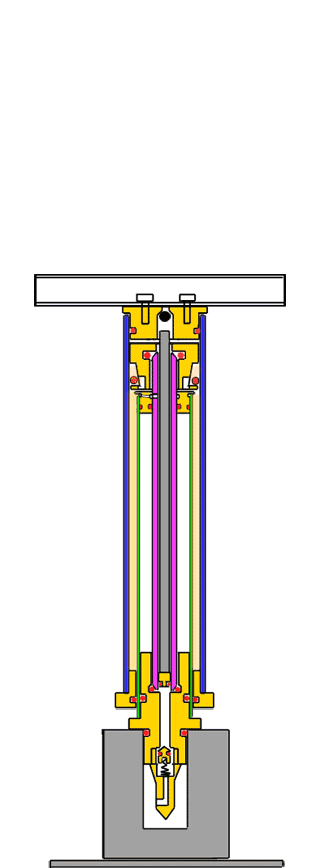

2. 三級打氣筒
使用打氣筒時,要把它的出氣管接到自行車輪胎的氣門上,氣門的作用是只允許空氣從打氣筒進入輪胎,不允許空氣從輪胎倒流入打氣筒.打氣筒的活塞和筒壁之間有空隙,活塞上有個向下凹的橡皮碗.向上拉活塞的時候,活塞下方的空氣體積增大,壓強減小,活塞上方的空氣就從橡皮碗四周擠到下方.向下壓活塞的時候,活塞下方空氣體積縮小,壓強增大,使橡皮碗緊抵著筒壁不讓空氣漏到活塞上方,繼續向下壓活塞,當空氣壓強足以頂開輪胎的氣門芯時,壓縮空氣就進入輪胎.同時筒外的空氣從筒上端的空隙進入活塞的上方。
▼

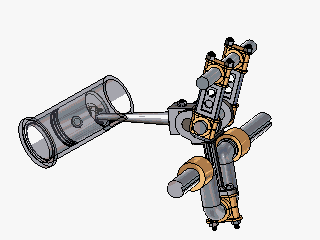

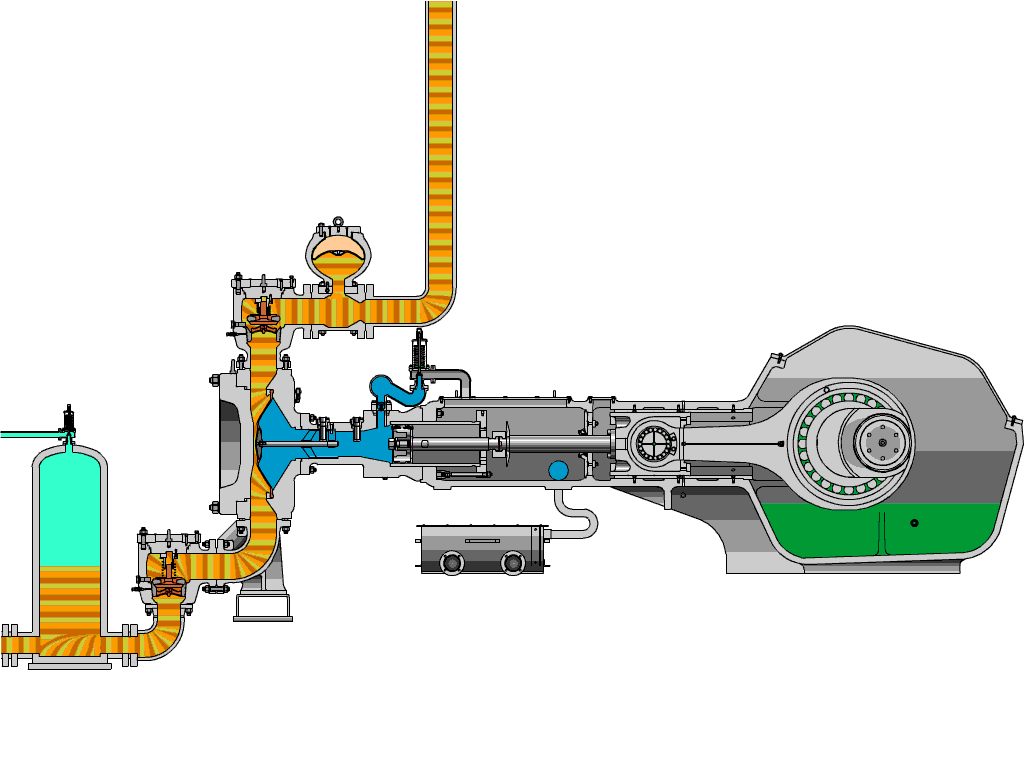

泥漿泵是一種寬泛泵的一個通俗概念,石油鉆井領域的應用較多。在常用的正循環鉆探中﹐它是將地表沖洗介質──清水﹑泥漿或聚合物沖洗液在一定的壓力下,經過高壓軟管﹑水龍頭及鉆桿柱中心孔直送鉆頭的底端,以達到冷卻鉆頭、將切削下來的巖屑清除并輸送到地表的目的。常用的泥漿泵是活塞式或柱塞式的,由動力機帶動泵的曲軸回轉,曲軸通過十字頭再帶動活塞或柱塞在泵缸中做往復運動。在吸入和排出閥的交替作用下,實現壓送與循環沖洗液的目的。
▼

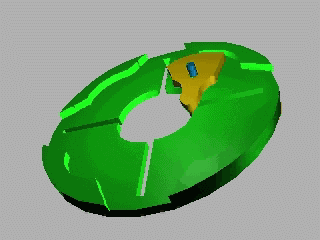

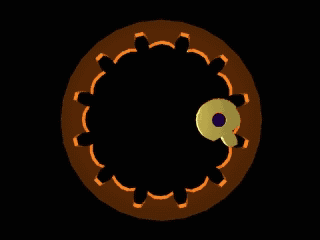

有些機械需要其構件周期地運動和停歇。能夠將原動件的連續轉動轉變?yōu)閺膭蛹芷谛赃\動和停歇的機構,稱為間歇運動機構。例如牛頭刨床工作臺的橫向進給運動,電影放映機的送片運動等都用有間歇運動機構。常見的間歇運動機構有:棘輪機構、槽輪機構、連桿機構和不完全齒輪機構。
5. 凸輪機構 ▼

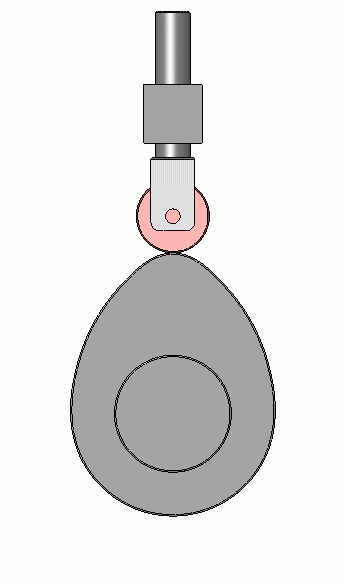

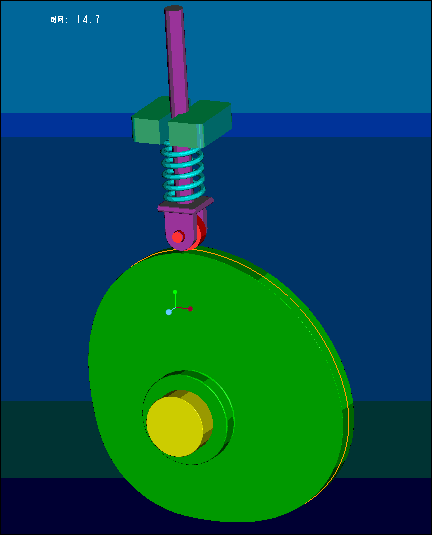

凸輪機構是機械中的一種常用機構,由凸輪、從動件和機架組成,他能實現機械自動控制。由凸輪的回轉運動或往復運動推動從動件作規定往復移動或擺動的機構。
凸輪具有曲線輪廓或凹槽,有盤形凸輪、圓柱凸輪和移動凸輪等,其中圓柱凸輪的凹槽曲線是空間曲線,因而屬于空間凸輪。從動件與凸輪作點接觸或線接觸,有滾子從動件、平底從動件和尖端從動件等。尖端從動件能與任意復雜的凸輪輪廓保持接觸,可實現任意運動,但尖端容易磨損,適用于傳力較小的低速機構中。

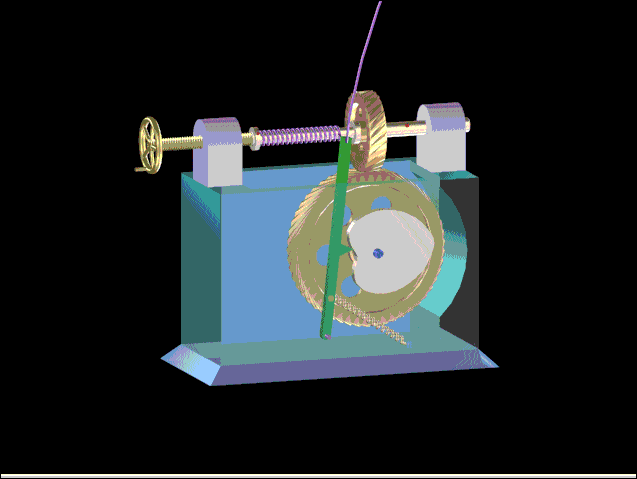

6. 纏繞機構
▼
這個機構包含了齒輪傳動、凸輪機構,是一個多機構的組合。
7. 壓水機
▼

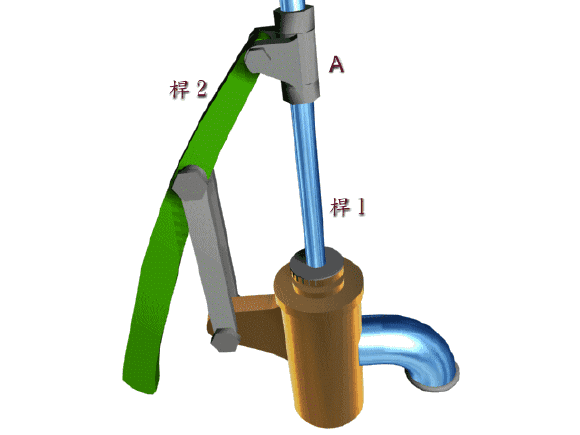

壓水機采用杠桿來推動?;钊旧聿]有活門,但在吸管的頂部,卻有一個向上開的活門v2,第二個活門v1則裝在壓力管接連唧筒的開口處。提高活塞時,唧筒內便形成空氣稀薄的空間,大氣壓將水從低處壓入這個空間。在這個過程中,活門v1關閉,v2打開。當活塞向下壓時,v2關閉,唧筒里面的水經由打開的活門v1,被壓入壓力管中,并從這個管中強烈地噴射出去。

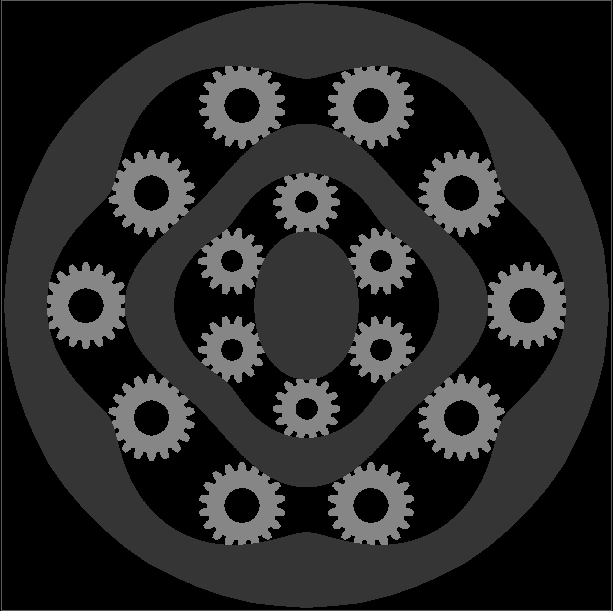

8. 齒輪
▼
輪緣上有齒能連續嚙合傳遞運動和動力的機械元件。齒輪是能互相嚙合的有齒的機械零件,齒輪在傳動中的應用很早就出現了。19世紀末,展成切齒法的原理及利用此原理切齒的專用機床與刀具的相繼出現,隨著生產的發展,齒輪運轉的平穩性受到重視。
